嗨嗨～大家好，這裡是九椅特報！

今天來分享一下在數位IC工程師面試中最常出現的考題: FIFO

FIFO主要有分"同步"及"非同步"

而非同步FIFO(AFIFO)其實需要了解的東西很多，幾乎涵蓋了CDC中所有相關的知識點，面試官可以就AFIFO裡面很多點進行提問

所以說深刻了解AFIFO是IC designer必須掌握的基本技能

在開始介紹AFIFO前，先帶大家看一下同步FIFO

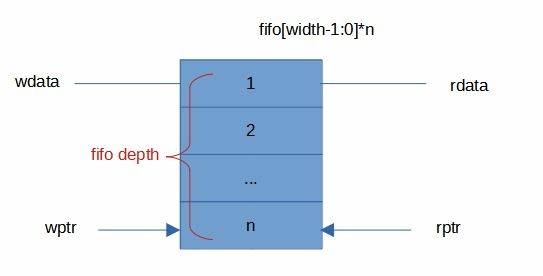

FIFO就是一個給資料流動的水管，有入口及出口，先進的資料會先出(First In First Out)；而入口（寫入端）和出口（讀出端）是同一個時域，因此稱為同步

FIFO一般深度(depth) > 1，會需要兩個指標: write pointer(wptr)和read pointer(rptr)來進行判斷

wptr 和 rptr 一般用二進制，資料寫入(Push)時wptr + 1，資料讀出(Pop)時rptr + 1

這就像是wptr和rptr在操場賽跑一樣，當wptr領先了rptr一圈後，也就是FIFO內部存滿了資料，這時候我們稱FIFO滿了(Full)

反之，當rptr追上了wptr，也就是FIFO內部沒有資料了，這時候我們稱FIFO空了(empty)

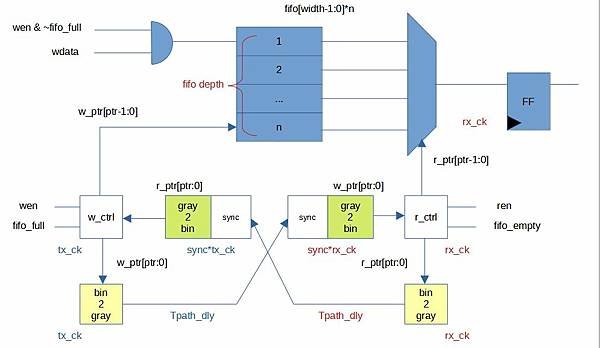

再來進入AFIFO的介紹~

簡單來說就是read和write分別在不同的時域，那麼最核心的問題就是full、empty的判斷

在read端，FIFO empty是關鍵，因為empty時不能從FIFO讀取資料；反之，在write端，FIFO full是關鍵，因為full時不能讓資料寫入FIFO

因此，我們需要將wptr 傳到read端給read control判斷FIFO empty與否，同時我們也需要將rptr傳到write端給write control判斷FIFO full與否

Note: 可以自己練習畫出AFIFO的架構

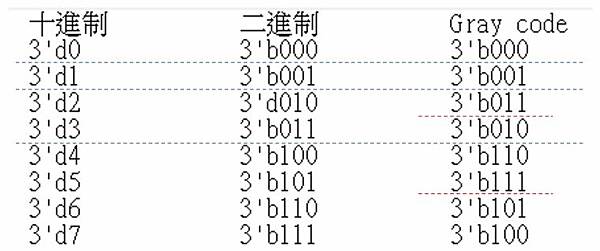

一般我們在傳遞pointer到對面時會使用到格雷碼(Gray code)，使用Gray code的關鍵就在於：相鄰兩組數字之間編碼後只有1 bit不同

每當clock toggle時只會有1 bit發生變化，其餘bit都是不動的

這樣即使這一組bit在用2 FF synchronizer送到另一個時域時需要1個~2個週期做變化，在發生變化前，另一個時域的值就是之前的穩定值，變化後就是新的值，不會出現其他不該出現的值

再來我們來探討怎麼計算FIFO depth:

深度計算有很多前提需要先思考, 像資料傳輸不是每一T都有資料在傳等等的前提假設

但以下的算法我們就用最簡單的每T的有資料在傳來思考就好~

主要的想法: pointer從write端傳到read端再傳回write端需要多少時間，這個時間差就可以當作FIFO depth至少需要這樣的深度

假設TX_clk period = 2.5ns, RX_clk period = 2.0ns
Tpath_dly可抓到1T(2.5ns及2.0ns)
sync通常都是用2 sync stage
因此深度至少需要12

那我們想想有沒有什麼機會可以減少深度，
假設一個狀況是我們保證TX_clk一定大於RX_clk且TX和RX每一T都會讀寫資料
因此深度公式可以縮減為僅看pointer從write端傳到read端就好

以上是我對FIFO的小小見解，內容若有錯或有想討論的都歡迎留言唷！

如果在面試過程中有被問FIFO相關問題(高機率是會被問到的)，希望這篇文章內容可以幫助到大家啦~
